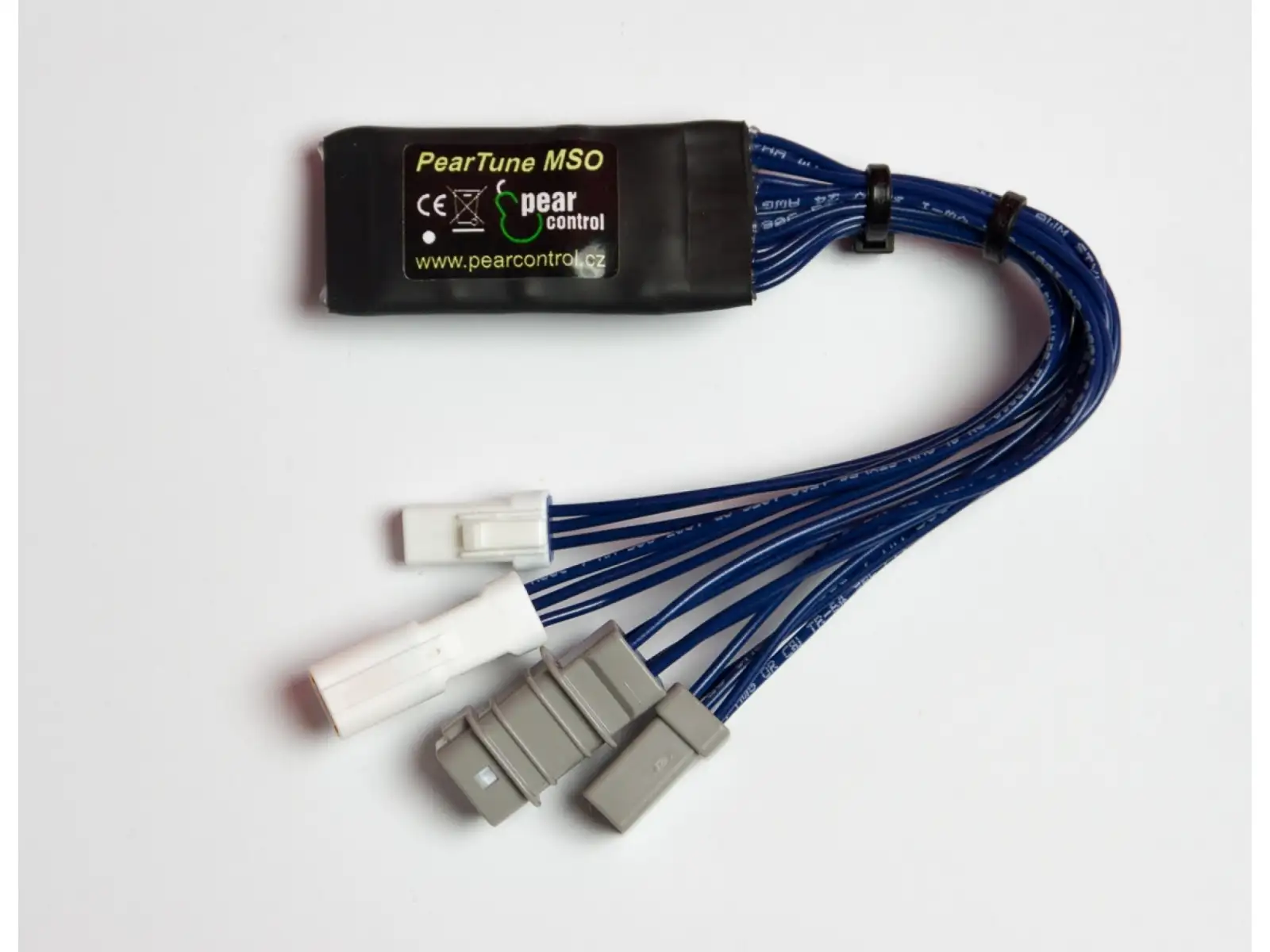

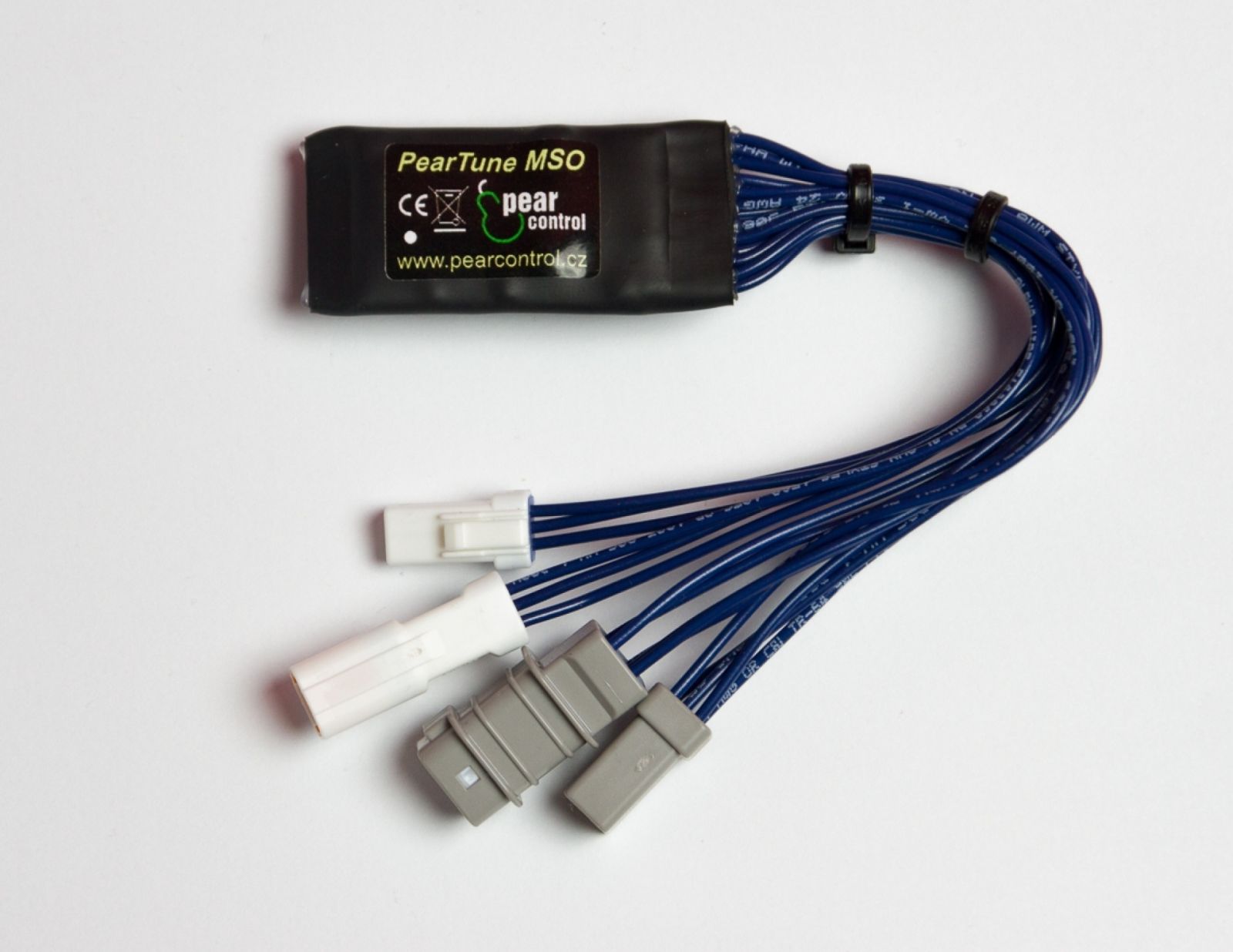

PearTune MSO Tuning Elektrofahrrad Yamaha PW-X/SE 2016-2018

Beschreibung

   PearTune wird in das System des Elektrofahrrads mit Verwendung von kompatiblen Originalsteckern integriert. Es ist keine Einstellung des Geräts erforderlich und bei der Installation ist keine Diagnose notwendig. Die gesamte Konfiguration und Anpassung an die Einstellungen des spezifischen Elektrofahrrads erfolgt automatisch.
   PearTune wird zwischen Tachosensor und Motoreinheit sowie zwischen Display und Motoreinheit angeschlossen. Als Stromversorgung wird die Stromversorgung des Displays verwendet. Alle Daten wie aktuelle, durchschnittliche, maximale Geschwindigkeit, zurückgelegte Strecke usw. werden auf dem Display korrekt angezeigt.
   Der einzige Unterschied besteht darin, dass ab dem Zeitpunkt der Installation Sie, und nicht mehr Ihr Fahrrad, bestimmen, wie schnell Sie fahren. Die maximale Geschwindigkeit wird nur noch durch die Trittfrequenz begrenzt.

VERWENDUNG:

Die Funktion von PearTune MSO kann während der Fahrt jederzeit durch kurzes Drücken der Taste für Gehunterstützung (Walk-Button) ein- oder ausgeschaltet werden. Die Funktion dieser Taste bleibt bei langem Drücken unverändert. Die Aktivität des Beschleunigers wird auf dem Display durch Blinken des Indikators für die gewählte Unterstützungsstufe und durch die Anzeige des Wertes 9,9 km/h (2,5 km/h) unmittelbar nach dem Ein- (Ausschalten) des Geräts dargestellt.

PT-MSO-PWX/SE-16/17/18

① Die Kunststoffabdeckung des Mittelmotors von unten entfernen. Unter der Abdeckung befinden sich drei INBUS-Schrauben. Zwei davon, die näher am Vorderrad liegen, lösen und den Motor nach hinten kippen. Die Stecker und Kabel sind unter dem Motor platziert.

② Den fünfpoligen Stecker zwischen Display und Motorgehäuse und den dreipoligen Stecker zwischen Tachosensor und Motorgehäuse trennen.

③ Alle vier entsprechenden Stecker am MSO an die freigewordenen entsprechenden Stecker am Elektrofahrrad anschließen. Alle Steckverbinder sind mit Verriegelungen versehen, die eine falsche Verbindung verhindern.

④ Das MSO in eine geeignete Position bringen und eventuell auf das Kabelmanagement mit Kabelbindern achten. Den Motor wieder in seine ursprüngliche Position kippen und die gelösten INBUS-Schrauben anziehen. Weiterhin die Abdeckung montieren und das Fahrrad ist für eine Testfahrt bereit.

Technische Parameter

Abmessungen ohne Kabel: 21 x 40 x 12mm

Bereich der Versorgungsspannung: 5 - 15 V

Maximaler Stromverbrauch: 100 mA

Maximale Leistung: 1,5W

Gewicht: max. 30g

Die Spannung übersteigt an keiner Stelle im Gerät, weder intern noch an Ein-/Ausgangs-Pins, 20 V

Legislation

Der Hersteller behält sich das Recht auf Änderungen vor. Diese Anleitung ist ein integraler Bestandteil des verkauften Geräts. Das Gerät ist kein eigenständig funktionierendes Ganzes. Mit der Nutzung des PearTune MSO-Geräts verpflichtet sich der Benutzer, das modifizierte Elektrofahrrad in Übereinstimmung mit der geltenden Gesetzgebung des jeweiligen Landes zu nutzen, auch außerhalb der öffentlichen Straßen, also nur auf eigenem Grundstück oder auf dafür bestimmten Grundstücken. Der Benutzer nimmt auch zur Kenntnis, dass der Betrieb des Fahrrads außerhalb des eigenen Grundstücks selbst mit ausgeschaltetem, jedoch installiertem PearTune MSO-Gerät möglicherweise nicht im Einklang mit der Gesetzgebung steht. Der Hersteller und Verkäufer garantiert nicht die Nichtigkeit der Garantie des Elektrofahrrads noch die Unmöglichkeit, das System des Elektrofahrrads zu beschädigen oder zu blockieren. Der Hersteller und Verkäufer trägt keine Verantwortung für irgendwelche Schäden, ob am Körper oder am Eigentum, die mit der Installation oder Nutzung dieses Geräts verbunden sind.
