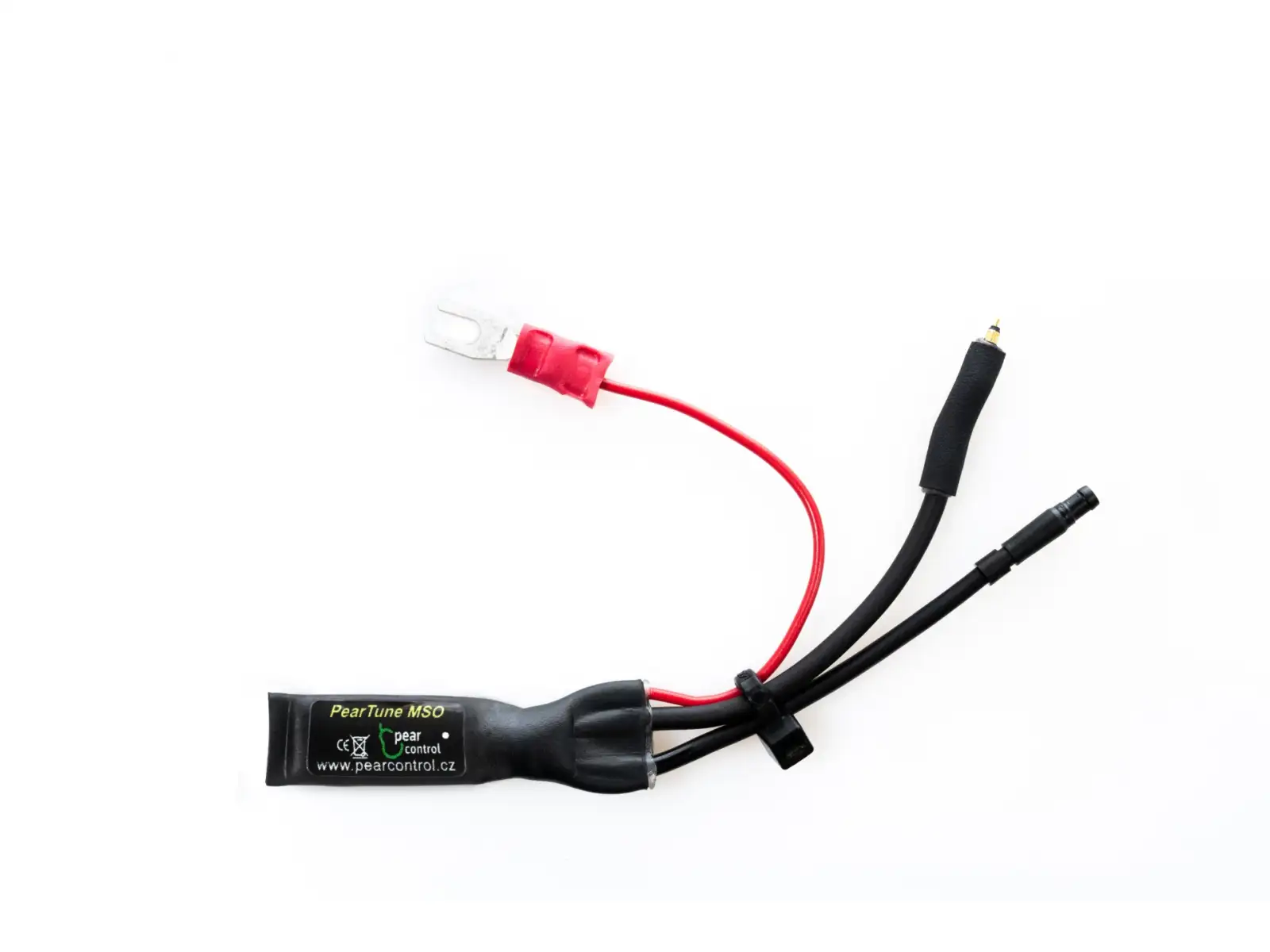

Pear Tune Chip für Elektrofahrrad MSO 3.0 Shimano E8000/7000/5000/6001

Beschreibung

PearTune lässt sich einfach in das System des Elektrofahrrads integrieren, indem es kompatible Originalstecker verwendet.

Das Gerät muss weder eingestellt noch bei der Installation diagnostiziert werden – alles erfolgt automatisch und passt sich dem jeweiligen E-Bike an.

Pear Tune MSO kann während der Fahrt jederzeit durch Drücken der Lichttaste ein- oder ausgeschaltet werden.

Anzeigen der Werte auf dem Display: Korrekte Daten bis 25 km/h, danach bleibt die Geschwindigkeit bei höheren Geschwindigkeiten auf diesem Wert stehen.

Installation:

① Schrauben Sie die drei mit einem roten Kreis im Bild markierten Schrauben heraus und entfernen Sie die Kunststoffabdeckung. Alle benötigten Kabel und Stecker befinden sich unter dieser Abdeckung. Die Abdeckungen sind in verschiedenen Farben und Ausführungen erhältlich und die Abdeckung kann vom Bild abweichen.

② Trennen Sie den Stecker zwischen der Motoreinheit und dem Tachometersensor (im Bild mit einem grünen Pfeil markiert). Lösen Sie die Schraube an der Pluspol Klemme der Beleuchtung (im Bild mit einem roten Pfeil markiert).

③ Schließen Sie den Tachometersensor an PearTune an und verbinden Sie PearTune mit dem Motor über die entsprechenden Stecker. Schließen Sie das rote Stromkabel an die Pluspol Klemme der Beleuchtung an. Ziehen Sie die Schraube dieser Klemme fest.

④ Platzieren Sie das MSO an einem geeigneten Ort und befestigen Sie bei Bedarf die Kabel mit einem Kabelbinder für die Elektrotechnik. Montieren Sie die Abdeckung wieder und das Fahrrad ist für eine Testfahrt bereit.

Gesetzgebung

Der Hersteller behält sich das Recht auf Änderungen vor. Diese Anleitung ist ein integraler Bestandteil des verkauften Geräts. Durch die Verwendung des PearTune MSO-Geräts verpflichtet sich der Benutzer, das modifizierte E-Bike gemäß der geltenden Gesetzgebung des jeweiligen Landes zu verwenden, auch außerhalb öffentlicher Straßen, also nur auf eigenem Grundstück oder auf dafür vorgesehenen Grundstücken. Der Benutzer erkennt auch an, dass der Betrieb des Fahrrads außerhalb des eigenen Grundstücks, selbst mit ausgeschaltetem, jedoch installiertem PearTune MSO-Gerät, nicht mit der Gesetzgebung übereinstimmen muss. Der Hersteller garantiert nicht, dass die Garantie des E-Bikes nicht erlischt oder dass keine Schäden oder Blockaden des Systems des E-Bikes entstehen. Der Hersteller übernimmt keine Haftung für Schäden, sei es an Personen oder Eigentum, die mit der Installation oder Nutzung dieses Geräts verbunden sind. Der Hersteller ist im Besitz eines Zertifikats für elektromagnetische Verträglichkeitstests – Konformität mit EU-Vorschriften (CE-Kennzeichnung) und eines Zertifikats über die Beschränkung der Verwendung gefährlicher Substanzen (RoHS-Kennzeichnung).

EAN: PT-MSO-3.0-SH
