Pear Tune Chip für E-Bike MSO 4.0 Bafang M500/510/200/410

Beschreibung

PearTune lässt sich einfach in das System des Elektrofahrrads mithilfe kompatibler Originalstecker integrieren.

Es ist keine Einrichtung oder Diagnose des Geräts während der Installation erforderlich – alles erfolgt automatisch und passt sich dem jeweiligen Elektrofahrrad an.

PearTune wird zwischen Geschwindigkeitssensor und Motoreinheit sowie zwischen Display und Motoreinheit angeschlossen. Es wird über das Display mit Strom versorgt. Alle Daten wie aktuelle, durchschnittliche und maximale Geschwindigkeit oder zurückgelegte Strecke werden genau angezeigt.

PearTune MSO kann während der Fahrt jederzeit ein- oder ausgeschaltet werden durch zwei lange Drucke des Lichtknopfes oder vier kurze Drucke der + und - Tasten.

Der Hauptvorteil ist, dass nach der Installation die maximale Geschwindigkeit des Elektrofahrrads nicht mehr begrenzt ist – sie wird nur durch die Trittfrequenz bestimmt.

Installation:

Entfernen Sie die Kunststoffabdeckung auf der Motorseite ohne Kettenblatt, um Zugang zu den benötigten Kabeln und Steckern zwischen Motor und Rahmen zu erhalten.
Trennen Sie die 8-poligen Stecker zwischen Display und Motor sowie zwischen Geschwindigkeitssensor und Motor.

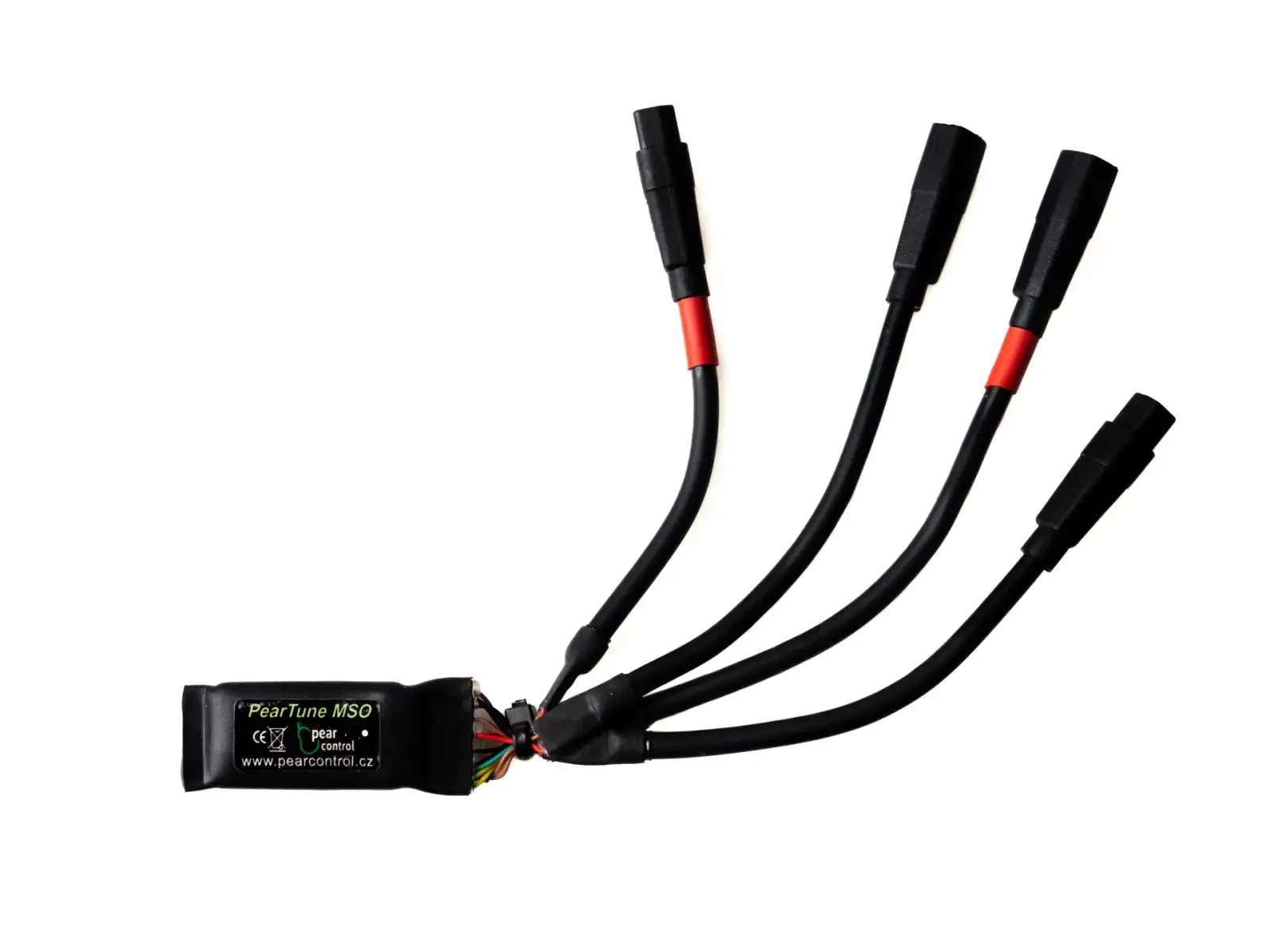

Verbinden Sie die PearTune-Stecker an Stelle der Originalstecker mit der Motoreinheit. Die PearTune-Stecker sind rot gekennzeichnet und müssen exakt an ihrer Stelle angeschlossen werden.
Platzieren Sie den Chip an einem geeigneten Ort, zum Beispiel im Rahmen, idealerweise mit dem Körper des Chips nach oben, und befestigen Sie die Kabel. Setzen Sie anschließend die Kunststoffabdeckung wieder ein und ziehen Sie die Schrauben an.

Anwendung:

PearTune MSO kann während der Fahrt jederzeit mit zwei LANGEN Drucke des LICHT-Knopfes oder durch kurzen Druck auf die + Taste gefolgt von sofortigem Druck auf die - Taste aktiviert/deaktiviert werden.

Die ursprüngliche Funktionalität dieser Tasten bleibt unverändert. Die Aktivität von PearTune MSO wird auf dem Display mit einem Wert von 9,9 km/h oder 6,2 mph (PearTune ist aktiviert) und 2,5 km/h oder 1,6 mph (PearTune ist deaktiviert) für einige Sekunden nach Aktivierung/Deaktivierung angezeigt. Falls Sie die „Still ON“ Version haben, müssen Sie nichts tun, um sie zu aktivieren – der Chip aktiviert/deaktiviert sich automatisch beim Ein-/Ausschalten des Fahrrads. Bei der 4.0 SMART Version können Sie die Aktivierungstasten im SERVICE-MENÜ DES CHIPS nach Belieben ändern.

Wenn Sie planen, das PearTune MSO auf einem neuen Elektrofahrrad zu installieren, stellen Sie sicher, dass Sie damit mindestens 1 km fahren, bevor PearTune MSO installiert wird. Es ist möglich, dass bei langer Fahrt mit einer Geschwindigkeit über 25 km/h mit Motorunterstützung einige Daten auf dem Display nicht sofort auf ihre tatsächlichen Werte reagieren. Nach einiger Zeit ohne Motorunterstützung oder bei Geschwindigkeiten unter 25 km/h sollten sich diese Werte immer anpassen. Nach einer längeren Fahrt mit höherer Geschwindigkeit empfehlen wir, das Elektrofahrrad nicht sofort auszuschalten. Der einfachste Weg ist, das Elektrofahrrad automatisch ausschalten zu lassen oder es nach Ende der Fahrt AN zu lassen, bis auf dem Display der Wert 0,0 km/h oder 0,0 mph angezeigt wird.

Führen Sie nach der Installation kein Firmware-Update am Fahrrad durch, um Probleme mit der Funktionalität des Chips zu vermeiden.

Technische Daten

Abmessungen ohne Kabel: 18x 15x 3mm
Spannungsbereich: 5 - 15 V
Maximaler Stromverbrauch: 100 mA
Maximale Leistung: 1.5W
Gewicht: 10 - 20g
Die Spannung überschreitet an keiner Stelle im Gerät, weder innen noch an den Ein-/Ausgängen, 20 V.

Legislative

Der Hersteller behält sich das Recht auf Änderungen vor. Diese Anleitung ist ein integraler Bestandteil des verkauften Geräts. Mit der Nutzung des PearTune MSO erklärt sich der Anwender damit einverstanden, dass das modifizierte Elektrofahrrad in Übereinstimmung mit der geltenden Gesetzgebung des jeweiligen Landes genutzt wird, und zwar auch außerhalb von Straßen, also nur auf eigenem Grundstück oder dafür ausgewiesenen Flächen. Der Benutzer erkennt auch an, dass der Betrieb des Fahrrads außerhalb des eigenen Grundstücks auch mit ausgeschaltetem, jedoch installiertem PearTune MSO nicht mit der Gesetzgebung übereinstimmen muss. Der Hersteller garantiert nicht die Unversehrtheit der Gewährleistung des Elektrofahrrads noch die Vermeidung von Schäden oder Blockierungen des Elektrofahrradsystems. Der Hersteller lehnt jegliche Haftung für Schäden ab, ob an Gesundheit oder Eigentum, die mit der Installation oder Nutzung dieses Gerätes verbunden sind. Der Hersteller besitzt ein Zertifikat über die Prüfung der elektromagnetischen Verträglichkeit - Konformität mit EU-Vorschriften (CE-Kennzeichnung) und ein Zertifikat über die Beschränkung der Verwendung gefährlicher Substanzen (RoHS-Kennzeichnung).

EAN: PT-MSO-4.0-BF-M500
