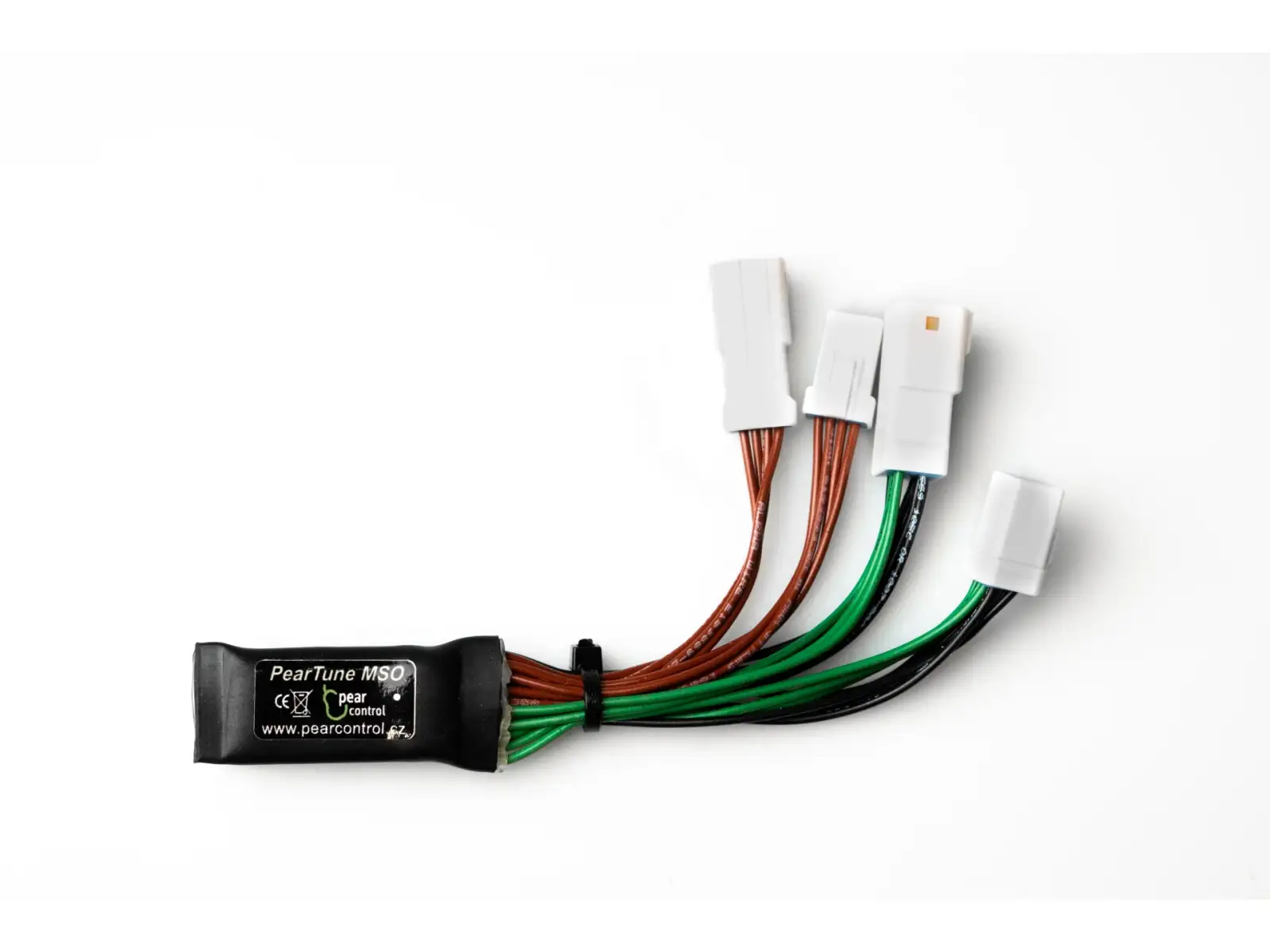

Pear Tune Chip für E-Bike MSO 4.0 Bafang CAN

Beschreibung

PearTune lässt sich einfach in das System des Elektrofahrrads mit kompatiblen Originalsteckern integrieren.

Es ist keine Einstellung oder Diagnose bei der Installation erforderlich – alles erfolgt automatisch und passt sich dem spezifischen Elektrofahrrad an.

PearTune ist zwischen Tachometersensor und Motorsteuerung sowie zwischen Display und Motorsteuerung angeschlossen. Die Stromversorgung erfolgt über das Display. Alle Daten wie aktuelle, durchschnittliche und maximale Geschwindigkeit oder die zurückgelegte Strecke werden genau angezeigt.

PearTune MSO kann während der Fahrt jederzeit ein- oder ausgeschaltet werden mit zwei langen Drücken der Lichttaste oder einem kurzen Drücken der Tasten + und dann sofort -.

Der Hauptvorteil ist, dass die maximale Geschwindigkeit des Elektrofahrrads nach der Installation nicht mehr begrenzt ist – sie wird nur durch die Trittfrequenz bestimmt.

Installation:

① Schrauben Sie die Schrauben ab und entfernen Sie die Plastikabdeckung vom Motor auf der gegenüberliegenden Seite des Kettenblatts. Alle notwendigen Kabel und Stecker befinden sich unter dieser Abdeckung im Raum zwischen Motor und Fahrradrahmen.

② Trennen Sie den 8-poligen Stecker zwischen Display und Motor und den 4-poligen Stecker zwischen Geschwindigkeitssensor (Speed Sensor) und Motor.

③ Schließen Sie die beiden entsprechenden Stecker von MSO anstelle der ursprünglichen Display- und Geschwindigkeitssensor-Stecker an die Motoreinheit an.
Und schließen Sie dann den ursprünglichen Displaystecker und den ursprünglichen Geschwindigkeitssensorstecker, die zuvor vom Motor getrennt wurden, an die verbleibenden Stecker von MSO an.
Alle Stecker sind verpolungssicher, es gibt nur eine Möglichkeit, sie alle anzuschließen.

④ Platzieren Sie das MSO in der richtigen Position (wir empfehlen die Platzierung im Fahrradrahmen, wenn möglich, idealerweise mit der Chipseite nach oben = Schutz vor Feuchtigkeit) und befestigen Sie optional die Verkabelung. Befestigen Sie die Plastikabdeckung erneut, ziehen Sie die zuvor entfernten Schrauben fest und das Fahrrad ist wieder einsatzbereit.

Gesetzgebung

Der Hersteller behält sich das Recht auf Änderungen vor. Diese Anleitung ist integraler Bestandteil des verkauften Geräts. Durch die Nutzung des PearTune MSO-Geräts verpflichtet sich der Benutzer, das modifizierte Elektrofahrrad im Einklang mit der geltenden Gesetzgebung des jeweiligen Staates zu nutzen, und zwar auch außerhalb öffentlicher Straßen, also nur auf eigenem Grundstück oder auf dafür vorgesehenen Flächen. Der Benutzer erkennt ebenfalls an, dass der Betrieb des Fahrrads außerhalb seines eigenen Grundstücks, auch bei ausgeschaltetem, aber installiertem PearTune MSO-Gerät, möglicherweise nicht mit der Gesetzgebung übereinstimmt. Der Hersteller garantiert nicht die Nichteinhaltung der Elektrofahrrad-Garantie noch die Möglichkeit von Schäden oder Blockierungen des Elektrofahrradsystems. Der Hersteller lehnt jegliche Verantwortung für Schäden, sei es an Gesundheit oder Eigentum, im Zusammenhang mit der Installation oder Nutzung dieses Geräts ab. Der Hersteller besitzt das Zertifikat zur Prüfung der elektromagnetischen Verträglichkeit – Konformität mit den EU-Vorschriften (CE-Kennzeichnung) und das Zertifikat über die Beschränkung der Verwendung gefährlicher Substanzen (RoHS-Kennzeichnung).

EAN: PT-MSO-4.0-BF-CAN
