Pear Tune Chip für E-Bike MSO 3.0 Yamaha Still On

Beschreibung

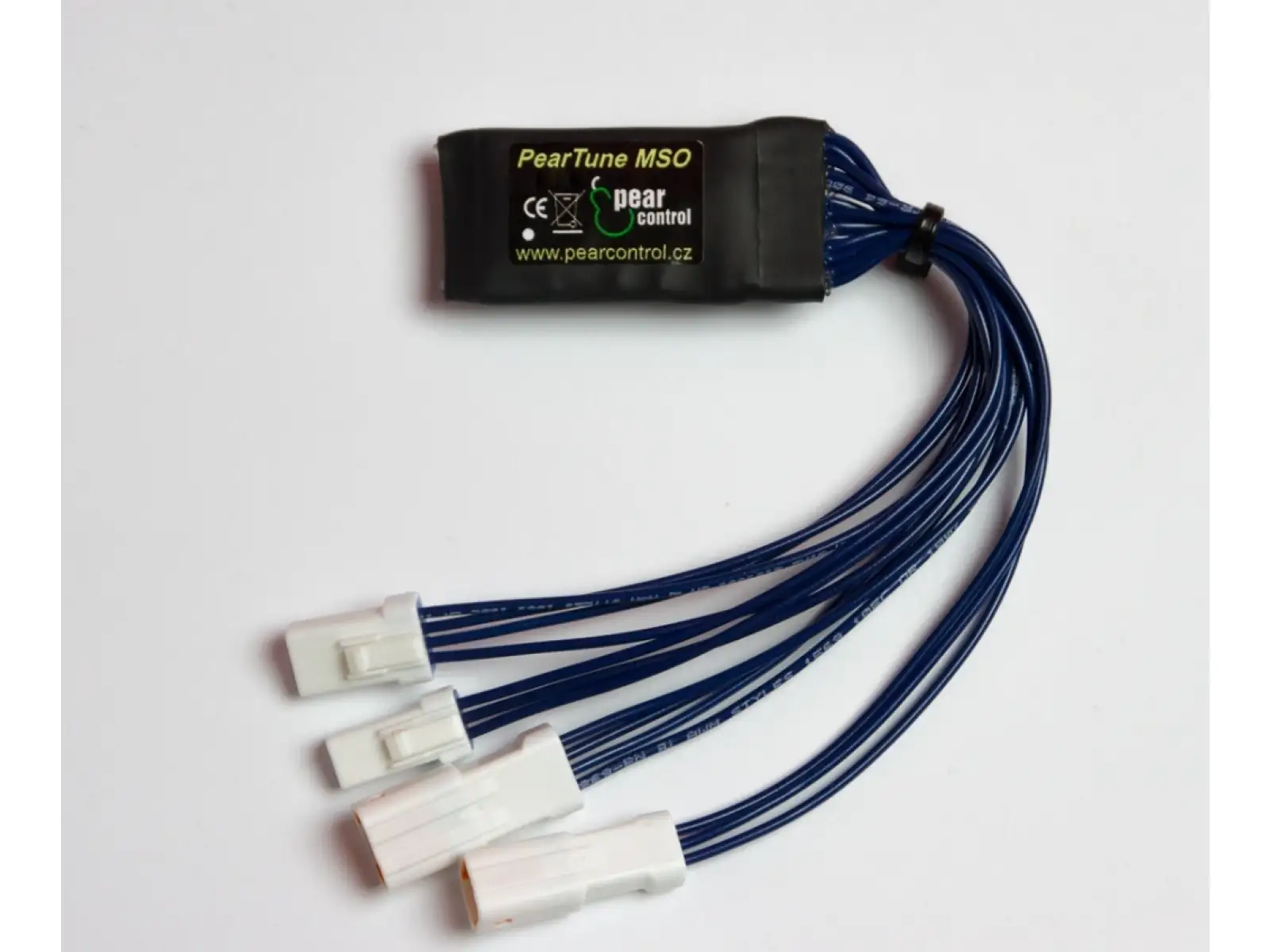

PearTune MSO Yamaha Still On lässt sich einfach in das System des E-Bikes integrieren, indem kompatible Originalstecker verwendet werden.

Das Gerät muss nicht eingestellt oder bei der Installation diagnostiziert werden – alles läuft automatisch und passt sich dem spezifischen E-Bike an.

PearTune wird zwischen dem Tachometersensor und der Motoreinheit sowie zwischen dem Display und der Motoreinheit angeschlossen. Es wird über das Display mit Strom versorgt. Alle Daten wie aktuelle, durchschnittliche und maximale Geschwindigkeit oder zurückgelegte Strecke bleiben genau angezeigt.

Der Hauptvorteil ist, dass nach der Installation die maximale Geschwindigkeit des E-Bikes nicht mehr begrenzt ist – sie wird nur durch die Trittfrequenz bestimmt.

Kompatibel mit E-Bikes mit Yamaha PW Drive-Mittelantrieb.

Installation

① Den Kunststoffdeckel des Mittelmotorantriebs von unten abnehmen. Unter dem Deckel befinden sich drei Inbusschrauben. Zwei davon näher am Vorderrad lösen und den Motor nach hinten klappen. Die Stecker und Kabel befinden sich unter dem Motor.

② Den vierpoligen Stecker zwischen Display und Motorkörper und den dreipoligen Stecker zwischen Tachometersensor und Motorkörper trennen.

③ Alle vier passenden Stecker des MSO in die freigegebenen passenden Stecker am E-Bike stecken. Alle Stecker sind mit Verriegelungen ausgestattet, die eine falsche Verbindung verhindern.

④ MSO in eine geeignete Position bringen und gegebenenfalls Kabelbinder zur Fixierung der Kabel verwenden. Den Motor in die ursprüngliche Position zurückklappen und die zuvor gelösten Inbusschrauben festziehen. Danach den Deckel montieren und das Fahrrad ist bereit für eine Probefahrt.

Abmessungen ohne Kabel: 21 x 40 x 12mm

Spannungsbereich der Stromversorgung: 5 - 15 V

Maximaler Stromverbrauch: 100 mA

Maximale Leistungsaufnahme: 1,5 W

Gewicht: max. 30 g

Die Spannung überschreitet nirgendwo im Gerät, weder intern noch an den Ein-/Ausgangsstiften, 20 V

EAN: PT-MSO-3.0-Y2-X
